直流電阻測試儀測試原理及試驗條件方法

直流電阻測試儀主要用于測量變壓器、電機、互感器等電氣設備的繞組直流電阻,其測試原理和操作方法如下:

測試原理

基于歐姆定律(R=U/I),通過恒流源輸出直流電流(通常為1A、10A等),測量被測繞組兩端的電壓降,計算出電阻值。

四線制測量法(凱爾文電橋法):消除引線電阻影響,提高精度。

電流端(C1、C2):輸出測試電流。

電壓端(P1、P2):僅測量電壓,不通過電流,避免引線電阻誤差。

消磁(退磁)功能:大容量設備(如變壓器)測試時需消除剩磁,防止電流不穩定。

抗干擾設計:抑制工頻干擾,提高信噪比。

溫度補償:自動換算至標準溫度(如20℃)下的電阻值。

試驗步驟

測試前準備

斷電:確保被測設備完全斷電并放電。

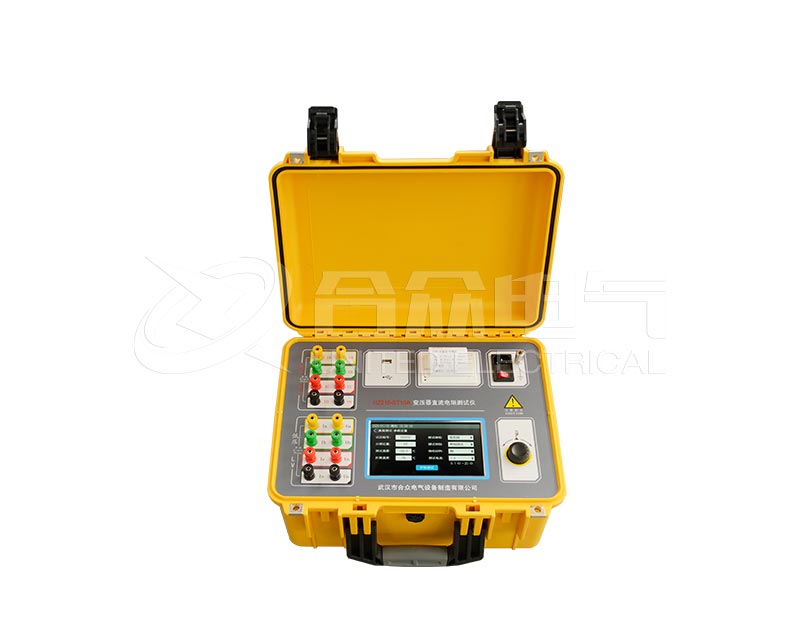

直流電阻測試儀

接線方法:

四線制接法:電流端(C1、C2)接外側,電壓端(P1、P2)接內側(靠近繞組)。

短接繞組其他分接(如變壓器分接開關置于同一檔位)。

接地:直流電阻測試儀與被測設備需可靠接地,防止靜電干擾。

測試步驟

開機:接通電源,儀器自檢。

參數設置:

選擇測試電流(根據繞組阻抗選擇,如變壓器高壓側用10A,低壓側用100A)。

設置測試時間(通常自動模式即可)。

開始測試:

啟動測量,直流電阻測試儀自動輸出電流并顯示電阻值。

等待數值穩定(大容量設備可能需數分鐘)。

記錄數據:

記錄電阻值及環境溫度(用于溫度換算)。

三相設備需測量各相電阻(如AB、BC、CA)。

放電:測試完成后,直流電阻測試儀自動放電或需手動放電(部分設備殘余電壓高)。

通用試驗依據標準:

GB/T 50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-2021《電力設備預防性試驗規程》

IEC 60076-1(電力變壓器試驗)

試驗條件:

環境溫度:記錄實測溫度(需換算至20℃基準)。

設備狀態:斷電且充分放電(大型變壓器需放電5分鐘以上)。

接線方式:優先采用四線制,確保接觸良好(去除氧化層)。

試驗結果判斷標準

電力變壓器

判斷標準:相間不平衡率:

容量≤1.6MVA:相電阻差值≤±2%(線電阻差值≤±1%)。

容量>1.6MVA:相電阻差值≤±1%(線電阻差值≤±0.5%)。

異常分析:

不平衡率超標:分接開關接觸不良、繞組匝間短路或引線焊接缺陷。
電阻整體偏高:繞組材質劣化或連接部位氧化。

電動機繞組

判斷標準:

三相電阻差值≤±3%(Y型接線)或≤±1.5%(△型接線)。

與出廠值偏差≤±5%(考慮溫度換算后)。

異常分析:

某相電阻偏大:斷線或接頭松動。

某相電阻偏?。涸验g短路或絕緣老化。

電壓/電流互感器

判斷標準:

與出廠值或上次試驗值偏差≤±3%。

同批次同型號互感器電阻差值≤±2%。

異常分析:

電阻增大:繞組斷線或接觸不良。

電阻減?。航^緣受潮或層間短路。

電纜導體直流電阻

判斷標準(GB/T 3048-2007):

換算至20℃后,實測值≤1.05倍標準值(標準值參考GB/T 3956)。

三相不平衡率≤±2%。
